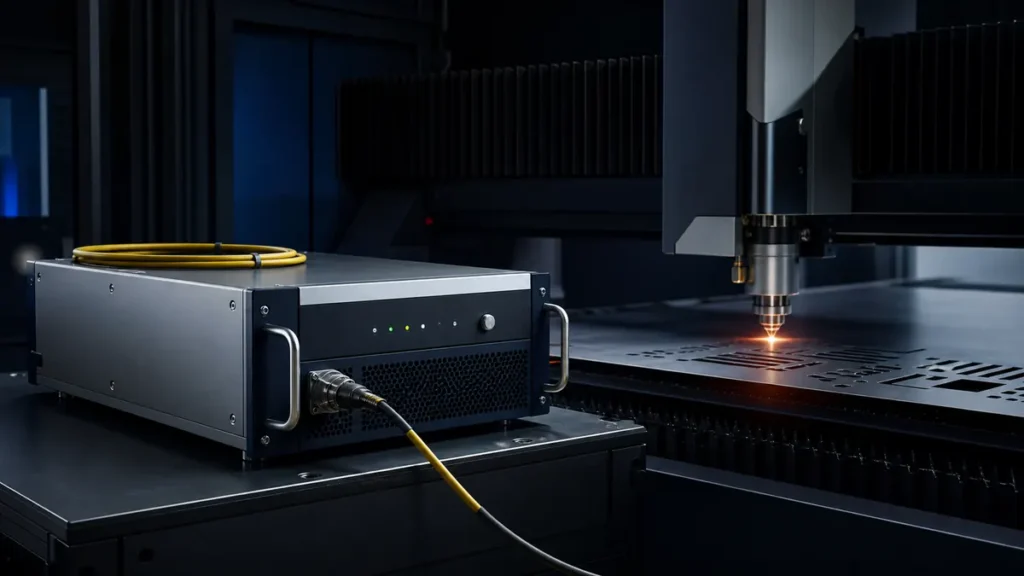

سورس لیزر فایبر قلب دستگاه برش لیزر فلزات است. این واحد انرژی الکتریکی را به پرتو لیزر تبدیل میکند و از طریق فیبر نوری به هد برش میرساند. توان و کیفیت خروجی سورس روی سرعت برش، ضخامت قابلپردازش، کیفیت لبه، مصرف گاز و هزینه بهرهبرداری اثر مستقیم دارد.
انتخاب توان بالاتر همیشه بهمعنای انتخاب بهتر نیست. جنس و ضخامت ورق، تیراژ، کیفیت مورد انتظار، هد برش، چیلر، برق و بودجه باید همزمان بررسی شوند. این راهنما مهمترین معیارهای انتخاب سورس لیزر فایبر برای دستگاه برش CNC را توضیح میدهد.
سورس لیزر فایبر چگونه کار میکند؟
در سورس فایبر، دیودهای پمپ انرژی را وارد فیبر فعال میکنند و پرتو تقویتشده از طریق کابل خروجی به هد برش میرسد. عدسیهای هد پرتو را روی سطح فلز متمرکز میکنند و گاز کمکی مواد مذاب را از شیار برش خارج میکند. کنترلر دستگاه نیز توان، فرکانس، سرعت، ارتفاع هد و فشار گاز را متناسب با برنامه برش تنظیم میکند.
این فرایند به هماهنگی چند زیرسیستم نیاز دارد: سورس، هد، چیلر، کنترلر، سرووها، سیستم گاز و تجهیزات ایمنی. بنابراین تعویض یا ارتقای سورس باید بهعنوان یک پروژه سازگاری کامل بررسی شود.
توان سورس چه نقشی در برش فلز دارد؟
توان بیشتر میتواند سرعت برش را افزایش دهد یا امکان پردازش ضخامتهای بالاتر را فراهم کند، اما نتیجه نهایی به جنس ورق، کیفیت پرتو، قطر نازل، فاصله کانونی، گاز کمکی و پارامترهای فرایند وابسته است. یک سورس پرتوان با تنظیمات نامناسب ممکن است لبهای زبرتر یا هزینه عملیاتی بیشتری ایجاد کند.
برای انتخاب اولیه، قطعات واقعی تولید را دستهبندی کنید: جنس، محدوده ضخامت، ابعاد ورق، تعداد برش روزانه و کیفیت مورد انتظار. تصمیم باید براساس بخش عمده سفارشها گرفته شود، نه یک ضخامت استثنایی که بهندرت برش میخورد.
۷ معیار اصلی انتخاب توان سورس لیزر فایبر
۱. جنس فلز
فولاد کربنی، استنلس استیل، آلومینیوم، برنج و مس رفتار یکسانی در برابر لیزر ندارند. بازتاب، رسانایی حرارتی و نوع گاز کمکی متفاوت است. برای فلزات بازتابنده باید از سازگاری سورس و هد با شرایط بازتاب برگشتی اطمینان حاصل شود.
۲. ضخامت کاری واقعی
حداکثر ضخامت تبلیغاتی نباید تنها معیار باشد. ضخامت برش پایدار و اقتصادی در تولید روزمره مهمتر است. برای هر جنس، جدول فرایند معتبر همان مدل سورس و هد را بررسی کنید و حاشیه توان مناسبی برای افت شرایط ایدهآل، آلودگی اپتیک و تفاوت کیفیت ورق در نظر بگیرید.
۳. سرعت و ظرفیت تولید
اگر بخش عمده سفارشها ورق نازک و تیراژ بالا است، افزایش توان میتواند زمان سیکل را کاهش دهد؛ اما باید اثر آن بر مصرف برق، گاز و ظرفیت چیلر نیز محاسبه شود. در کارگاه کمتیراژ، بازگشت سرمایه یک سورس بسیار پرتوان ممکن است منطقی نباشد.
۴. کیفیت پرتو
کیفیت پرتو روی تمرکز انرژی، عرض شیار و پایداری برش اثر میگذارد. مقایسه سورسها فقط با عدد کیلووات تصویر کاملی نمیدهد. مشخصات خروجی، قطر فیبر، پایداری توان و سازگاری اپتیکی باید توسط متخصص بررسی شود.
۵. نوع هد برش و اپتیک
هد باید توان سورس، نوع کانکتور خروجی و شرایط اپتیکی را پشتیبانی کند. ظرفیت عدسیها، محافظها و سیستم فوکوس نیز محدودیت دارد. ارتقای سورس بدون بررسی هد میتواند باعث افت کیفیت یا آسیب پرهزینه شود.
۶. چیلر و مدیریت حرارت
سورس و هد برای عملکرد پایدار به خنککاری مناسب نیاز دارند. ظرفیت سرمایش، دبی، کیفیت آب، محدوده دمایی و مدارهای جداگانه باید با تجهیزات هماهنگ باشد. چیلر ضعیف یا نگهداری نامناسب میتواند آلارم دما، افت توان و کاهش عمر قطعات را به دنبال داشته باشد.
۷. برق ورودی و زیرساخت
توان برق در دسترس، تابلو، کابل، حفاظت، ارت و کیفیت شبکه باید با سورس و چیلر هماهنگ باشد. نوسان برق یا ارت نامناسب ممکن است باعث خطا و آسیب شود. پیش از نصب، الزامات سازنده و شرایط سایت توسط برقکار صنعتی بررسی شود.
چرا انتخاب صرفاً براساس بیشترین توان اشتباه است؟
- هزینه خرید، چیلر، برق و تجهیزات جانبی افزایش مییابد.
- هد و اپتیک فعلی ممکن است توان جدید را پشتیبانی نکنند.
- برای ورقهای نازک، کنترل فرایند و کیفیت لبه همچنان به پارامترهای دقیق نیاز دارد.
- اگر تیراژ پایین باشد، صرفهجویی زمانی بازگشت سرمایه کافی ایجاد نمیکند.
- آموزش اپراتور و نگهداری در توانهای بالاتر اهمیت بیشتری پیدا میکند.
سازگاری سورس با دستگاه را چگونه بررسی کنیم؟
- مدل کامل سورس فعلی و توان خروجی را ثبت کنید.
- نوع کانکتور فیبر و مشخصات کابل خروجی را بررسی کنید.
- ظرفیت توان و اپتیک هد برش را با سورس تطبیق دهید.
- فرمانهای کنترلی، رابطهای ارتباطی و I/O را کنترل کنید.
- ظرفیت چیلر و مدارهای خنککاری سورس و هد را بسنجید.
- برق ورودی، تابلو، حفاظت و ارت را ارزیابی کنید.
- فضای نصب، تهویه و مسیر بدون تنش فیبر را در نظر بگیرید.
برای آشنایی با محصولات مرتبط، دسته تجهیزات لیزر فایبر را ببینید. صفحه سورس لیزر فایبر Raycus RFL-C12000 نیز نمونهای از صفحه محصولی است که باید کد مدل و مشخصات آن هنگام استعلام با دستگاه تطبیق داده شود.
نکات نگهداری برای حفظ عملکرد سورس
- دمای محیط، تهویه و فضای اطراف سورس مطابق دستورالعمل حفظ شود.
- فیلترهای هوا و مسیرهای خنککاری طبق برنامه سرویس شوند.
- کیفیت آب چیلر، دما و دبی بهصورت منظم کنترل شود.
- کابل فیبر با شعاع خم مناسب و بدون فشار، کشش یا ضربه نگهداری شود.
- کانکتور و اپتیک فقط توسط فرد آموزشدیده و در محیط تمیز باز یا سرویس شود.
- آلارمها ثبت شوند و پیش از تکرار تولید، علت آنها بررسی شود.
اطلاعات لازم برای استعلام سورس لیزر
- برند و کد کامل سورس فعلی یا موردنظر
- توان نامی و شماره سریال در صورت نیاز به جایگزینی
- مدل هد برش و نوع کانکتور فیبر
- مدل چیلر و ظرفیت سرمایش
- جنس و محدوده ضخامت ورقهای اصلی
- مشخصات برق کارگاه و فضای نصب
- کد آلارم و شرح خرابی در صورت درخواست تعمیر یا تعویض
اشتباهات رایج در خرید و ارتقای سورس
تکیه بر یک جدول عمومی: ظرفیت برش به مجموعه سورس، هد، گاز، کیفیت ورق و تنظیمات وابسته است. جدول یک دستگاه دیگر الزاماً برای دستگاه شما معتبر نیست.
نادیدهگرفتن هد و چیلر: سورس قویتر بدون تجهیزات جانبی سازگار، ارتقای کامل محسوب نمیشود.
انتخاب براساس قیمت اولیه: خدمات فنی، دسترسی به قطعه، زمان توقف، مصرف انرژی و هزینه نگهداری در هزینه واقعی مالکیت اثر دارند.
خمکردن یا جابهجایی نادرست فیبر: کابل خروجی فیبر قطعهای حساس و گرانقیمت است. نصب و حمل باید مطابق محدودیت شعاع خم و حفاظت مکانیکی انجام شود.
پرسشهای متداول
آیا سورس پرتوان همیشه ورق را تمیزتر برش میدهد؟
خیر. کیفیت لبه به پارامترهای فرایند، فوکوس، نازل، گاز، اپتیک و کیفیت ورق نیز وابسته است. توان بیشتر فقط یکی از عوامل است.
آیا میتوان سورس دستگاه را بدون تعویض هد ارتقا داد؟
فقط در صورتی که هد، اپتیک، کانکتور، سیستم کنترل و چیلر توان جدید را پشتیبانی کنند. این موضوع باید برای مدلهای دقیق تجهیزات بررسی شود.
برای برش ورق نازک چه توانی مناسب است؟
پاسخ به جنس، ضخامت، تیراژ، سرعت هدف و کیفیت مورد انتظار بستگی دارد. بهتر است فهرست قطعات واقعی تولید تهیه و براساس جدول فرایند تجهیزات منتخب تصمیمگیری شود.
مهمترین نشانه مشکل خنککاری چیست؟
آلارم دما، افت عملکرد پس از مدتی کار و ناپایداری توان میتواند با خنککاری مرتبط باشد، اما تشخیص نهایی نیازمند بررسی کد آلارم، دبی، دما و وضعیت چیلر است.
جمعبندی
انتخاب سورس لیزر فایبر باید بر پایه جنس و ضخامت واقعی ورق، ظرفیت تولید، کیفیت پرتو و سازگاری کامل هد، چیلر، کنترلر و برق انجام شود. هدف انتخاب بیشترین توان نیست؛ هدف رسیدن به برش پایدار، اقتصادی و قابل نگهداری است. برای استعلام موجودی و بررسی سازگاری، کد کامل تجهیزات و شرایط کاری دستگاه را در اختیار کارشناسان کیام پارت کو قرار دهید.
